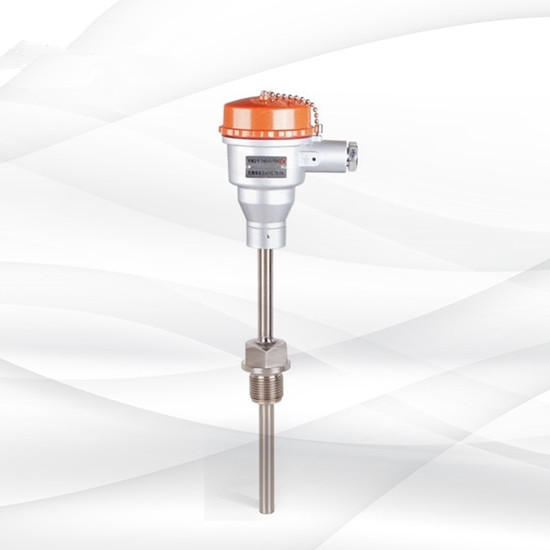

WZP-240固定螺紋隔爆裝配式熱電阻
裝配式熱電阻可直接測量、連接各種生產過程中從-196℃到850℃范圍內的各種液體、蒸汽和氣體介質以及固體表面溫度，適用于化工、電力、造紙、冶金等行業，可直接連接溫控儀表、數字記錄...
一，工作原理 Working principle
隔爆熱電阻和裝配式熱電阻的結構，原理基本相同，所區別的是隔爆型產品的接線盒（外殼）在設計上采用防爆特殊的結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁厚和機械強度、橡膠密封圈的熱穩定性符合國家防爆標準，所以，當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散、傳爆。
二，主要技術指標 Technical indicators★ 溫度測量范圍和允許誤差 |
| 型號 | 分度號 | 測量范圍 | 精度等級 | 允許偏差△t℃ |
|
WZP WZP2 WZPK WZPK2 |
Pt100 | -200~500 | A級 |
±＜650℃ ±（0.15+0.002∣t∣） |
| B級 | -200～800℃時允差±（0.30+0.005∣t∣） |
|
注：“t”為感溫元件實測溫度為絕對值，雙支鉑電阻只供應B級。
★ 公稱壓力
一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。
★ 熱電阻絕緣電阻
常溫絕緣電阻的試驗電壓可取直流10～100V任意值，環境溫度應在15～35℃范圍內，相對溫度應不大于80%。常溫絕緣電阻值應不小于100MΩ。
★ 熱電阻允許通過電流
通過鉑電阻的測量電流最大不超過5mA
★ 防爆類型和級組
防爆級組：dⅡBT4或dⅡCT4；dⅡBT6或dⅡCT6
隔爆型熱電阻的防爆標志表示方法
|
★ 防爆等級
隔爆熱電阻的防爆等級按其適用于爆炸性氣體混合物最大安全間隙分為A、B、C三級。
★ 溫度組別
隔爆熱電阻的溫度組別按其外露部分最高表面溫度分為T1～T6六組。 |
| 溫度組別 | 允許最高表面溫度℃ |
| T1 | 450 |
| T2 | 300 |
| T3 | 200 |
| T4 | 135 |
| T5 | 100 |
| T6 | 85 |
★ 隔爆鉑電阻的可燃?xì)怏w、蒸汽級別、溫度組別請參照隔爆熱電偶舉例表格。
三，隔爆熱電阻的種類和規格 Types and specifications
| 類型 | 型號 | 分度號 | 測溫范圍 ℃ | 保護管材料 |
熱響應時間 τ0.5S |
公稱壓力MPa | 結構特征 | 規格 | 防爆等級 | |
| 總長L | 插深 /mm | |||||||||
| 鉑熱電阻 | WZP-24SA |
Pt10 Pt100 |
-200～500 |
1Cr18Ni9Ti 不銹鋼 或 0Cr18Ni 12Mo2Ti |
≤90 | 10 |
隔爆接線盒 固定螺紋安裝 M27×2 |
300 350 400 450 550 650 900 1150 |
150 200 250 300 400 500 750 1000 |
d Ⅱ BT4 d Ⅱ BT6 或 d Ⅱ CT4 d Ⅱ CT6 |
| WZP2-24SA | ||||||||||
| WZP-44SA | ||||||||||
| WZP2-44SA | 6.4 |
隔爆接線盒 固定法蘭安裝 |
||||||||
|
WZP-64S WZP2-64S |
1Cr18Ni9Ti | 30 |
錐形保護管 M33×2 |
100 200 300 |
||||||
四，隔爆鎧裝熱電阻的種類和規格 Types and specifications
隔爆鎧裝熱電阻
| 類型 | 型號 | 分度號 | 測溫范圍 ℃ | 保護管直徑D |
熱響應時間 τ0.5S |
公稱壓力MPa | 結構特征 | 規格 | 防爆等級 | |
| 總長L | 插深 /mm | |||||||||
| 鉑熱電阻 |
WZPK-24 WZPK2-24 |
Pt10 Pt100 |
-200～+500 |
Φ6 或 Φ5 |
≤12 ≤8 |
10 |
隔爆接線盒 固定螺紋安裝 M27×2 |
150 200 300 400 500 750 1000 |
d Ⅱ BT4 d Ⅱ BT6 或 d Ⅱ CT4 d Ⅱ CT6 |
|
|
WZPK-44 WZPK2-44 |
6.4 |
隔爆接線盒 固定法蘭安裝 |
||||||||
安裝固定裝置
★安裝固定裝置，可分固定螺紋、錐形固定螺紋、固定法蘭等三種形式，其結構尺寸見表。
 |
保護管直徑D | M | h | S | D0 | 流速m/s | 最高使用壓力MPa | |
|
Φ12 Φ16 |
M27×2 | 32 | 32 | Φ40 | 10 | |||
 |
M33×2 | 33 | 36 | Φ48 | 80 | 30 | ||
 |
Φ12 Φ16 |
D2 | D1 | D0 | d0 | H | h | 6.4 |
| Φ95 | Φ65 | Φ45 | Φ14 | Φ14 | 2 | |||
五，隔爆型熱電阻的適用介質 Applicable medium
★可燃性氣體、蒸汽的防爆級別和溫度組別：
| 序 | 防爆等級ⅡA | 防爆等級ⅡB | ||
| 介質名稱 | 溫度組別 | 介質名稱 | 溫度組別 | |
| 1 | 甲烷，乙烷，丙烷，動力苯 | T1 | 丙炔 | T1 |
| 2 | 苯，甲苯，二甲苯，三甲苯 | 環丙烯 | ||
| 3 | 苯酚，甲酚，雙苪酮醇 | 氰化氫 | ||
| 4 | 丙酮，二丁酮，二戊酮，二已酮 | 氫 | ||
| 5 | 醋酸，醋酸甲脂，氯乙烷，溴乙烷 | 丙烯酯 | ||
| 6 | 氯乙烯，二氯乙烯，三氯甲苯 | 焦?fàn)t煤氣 | ||
| 7 | 二氯甲烷，二氯丙烷，氯苯，氨 | 水煤氣 | ||
| 8 | 一氧化碳，芐基氯，二氯苯 | 乙烯 | T2 | |
| 9 | 甲苯胺，三乙胺，吡啶 | 丁二烯 | ||
| 10 | 乙晴，亞晴酸乙酯 | 一環氧丙烷 | ||
| 11 | 苯乙烯，甲基苯乙烯，萘 | 一二惡烷 | ||
| 12 | 丁烷，環戊烷，甲基環戊烷 | T2 | 一三惡烷 | |
| 13 | 異丙苯，甲基，甲醇至丁醇 | 丙烯酸甲脂 | ||
| 14 | 甲基丙烯酸甲脂，乙?；姿嵋阴?/td> | 丙烯酸乙脂 | ||
| 15 | 正丙胺，正丁胺，苯胺，NN二甲基苯胺 | 呋喃 | ||
| 16 | 甲酸甲脂，甲酸乙酯 | 二甲醚 | T3 | |
| 17 | 二氯乙烷，烯丙基氯，氯乙醇，噻吩 | 四氫糠醇 | ||
| 18 | 甲胺，二甲胺，二乙胺 | 硫化氫 | ||
| 19 | 乙酰丙酮，環乙醇，硝基甲烷，硝基乙烷 | 丙烯醛 | ||
| 20 | 丙烯，乙苯，醋酸甲脂至醋酸戊脂 | T3 | 丁烯醛 | |
| 21 | 甲基環已烷，松節油，石腦油 | 四氫呋喃 | ||
| 22 | 戊烷至癸烷，環已烷，萘烷，環已胺 | 乙基甲基醚 | T4 | |
| 23 | 乙基環已烷，乙基環丁烷，乙基環戊烷 | 二乙醚 | ||
| 24 | 石油，汽油，柴油，煤油，煤焦油 | 二丁醚 | ||
| 25 | 戊醇，已醇，環已醇，甲基環已醇 | 環氧乙烷 | ||
| 26 | 氯丙烷，氯丁烷，溴丁烷 | 四氟乙烯 | ||
| 27 | 乙酰氯，乙硫醇，四氫噻吩 | 二硫化碳 | T5 | |
| 28 | 乙醛，三甲胺 | T4 | 硝酸乙脂 | T6 |
