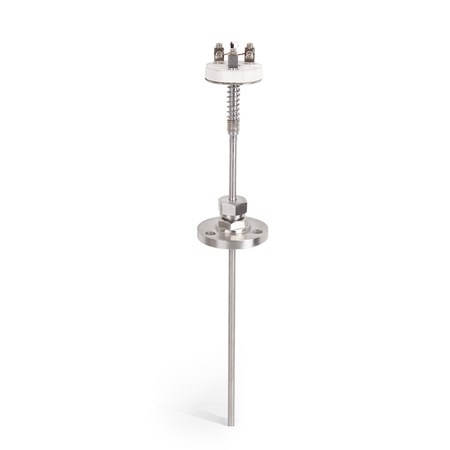

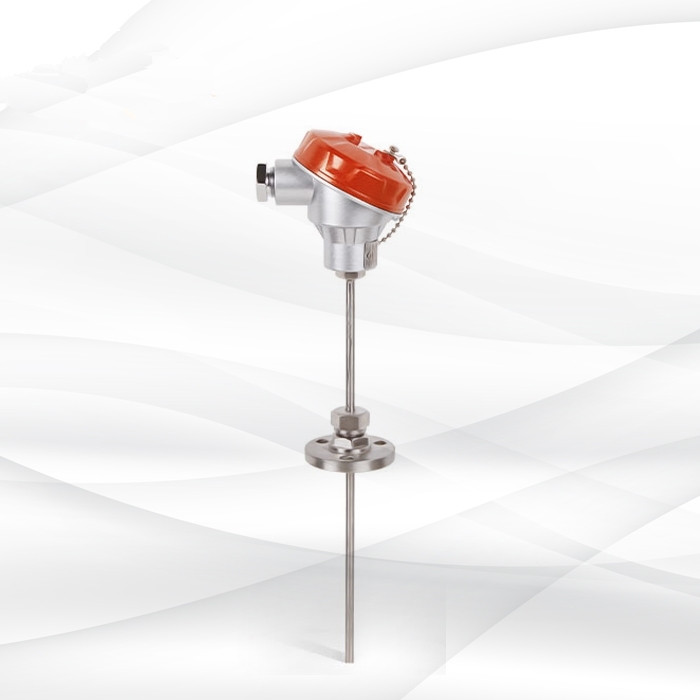

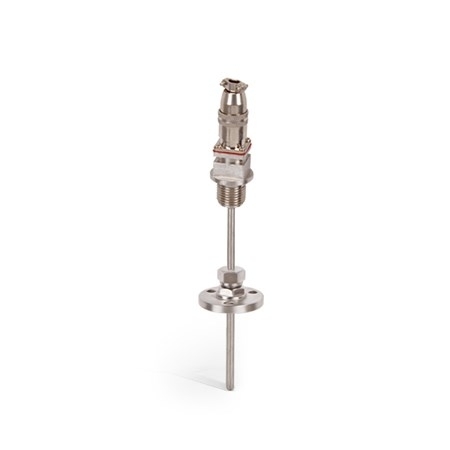

WZPK-506/536/566可動卡套法蘭鎧裝熱電阻
鎧裝式熱電阻可直接測量、連接各種生產過程中從-196℃到850℃范圍內的各種液體、蒸汽和氣體介質以及固體表面溫度，適用于化工、電力、造紙、冶金等行業，可直接連接溫控儀表、數字記錄...
一，工作原理 working principle鎧裝熱電阻工作原理：在溫度作用下熱電阻絲的電阻隨之變化而變化。顯示儀表將會指示出熱電阻產生的電阻值所對應的溫度值。
|
 |
單支鎧裝熱電偶截面結構 雙支鎧裝熱電偶截面結構
三，主要技術指標 Technical indicators
直徑及相關參數
| 套管外徑 | 8.0 | 6.0 | 5.0 | 4.0 | 3.0 | 套管材質 | |
| 套管壁厚 | 0.8~1.2 | 0.6~0.9 | 0.5~0.8 | 0.4~0.6 | 0.3~0.45 | ||
| 熱電阻元件 | 引線直徑 | 0.7~0.8 | 0.7~0.8 | 0.6~0.7 | 0.5~0.6 | 0.45~0.55 | 不銹鋼 |
溫度測量范圍和允許誤差
| 型號 | 分度號 | 測溫范圍℃ | 精度等級 | 允許偏差△t℃ |
| WZPK | Pt100 | -200~500 | A級 |
-200~650℃時允差 ±（0.15+0.002｜t｜） |
| B級 |
-200~800℃時允差 ±（0.30+0.005｜t｜） |
|
公稱壓力一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的 1.5 倍。實際上，允許公稱壓力以僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。
熱響應時間在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50% ，所需的時間，稱為熱響應時間用τ0.5表示。
熱電阻絕緣電阻
常溫絕緣電阻的試驗電壓可取直流10~100V任意值，環境溫度在15~35℃范圍內，相對濕度應不大于80%；常溫絕緣電阻值應不小100MΩ。
熱電阻允許通過電流通過鎧裝熱電阻的測量電流最大不超過5mA 。
最小置入深度鎧裝熱電阻的最小置入深度比裝配熱電阻要小些，鎧裝熱電阻套管置入介質的深度一般應大于75mm或10倍套管直徑，兩者取大值；使用薄膜元件的鎧裝鉑熱電阻，其最小置入深度也不應小于20mm 。
|
| 產品型號 | 分度號 | 輸出方式 | 接線裝置 |
| WZPK-406 | PT100 | 直接輸出 | 簡易接線板式 |
| WZPK2-406 | |||
| WZPK-406 | 4~20mA輸出 | ||
| WZPK2-406 | |||
| WZPK-496 | 直接輸出 | 帶補償導線式 | |
| WZPK2-496 | |||
| WZPK-436 | 直接輸出 | 防水式 | |
| WZPK2-436 | |||
| WZPK-436 | 4~20mA輸出 | ||
| WZPK2-436 |
